电泳槽

电泳漆槽一般由几个部分组成：主槽、 副槽、循环系统、过滤装置、隔离的阳极区和冷却加温槽。
二、注意事项：

1.首先确认循环泵运转方向是否正确，根据电泳工艺的特殊要求，二、主槽应根据零件的大小，工作量和工作间距等参数确定合理的槽容量。零件在槽中距液面和槽底均为100－150mm，距阳极装置200－300mm。主、副槽体积比为5～6：1。
2.主、副槽均用硬聚氯乙烯塑料制造。主槽与副槽之间通过溢流孔相连。阳极板为耐酸不锈钢板制造，阳极和阴极（零件）的面积比为1：4～5，采用离子交换膜的阳极隔离装置。
3.连续循环过滤系统要求循环泵24小时运转，电机温度不超过60℃，过滤可选择沙网过滤或者使用5μm滤芯过滤。
4.热交换装置不要用电加热管直接加温电泳液，以避免局部过热而使漆膜成分发生变化。

电泳槽结构

槽体采用PVC塑料或PP纯塑板槽。电泳槽体应由二部分组成；主槽（工作槽），溢流槽（加料槽），另外应配备循环过滤系统级加热，冷却及温控系统，溢流槽的宽度约为主槽的1/6，便于安装加热，冷却管。为了防止涂料沉淀，电泳主槽底部采用斜面设计，电泳主槽的宽度=2*（100-300）+零件的宽度+极板与槽壁的距离。

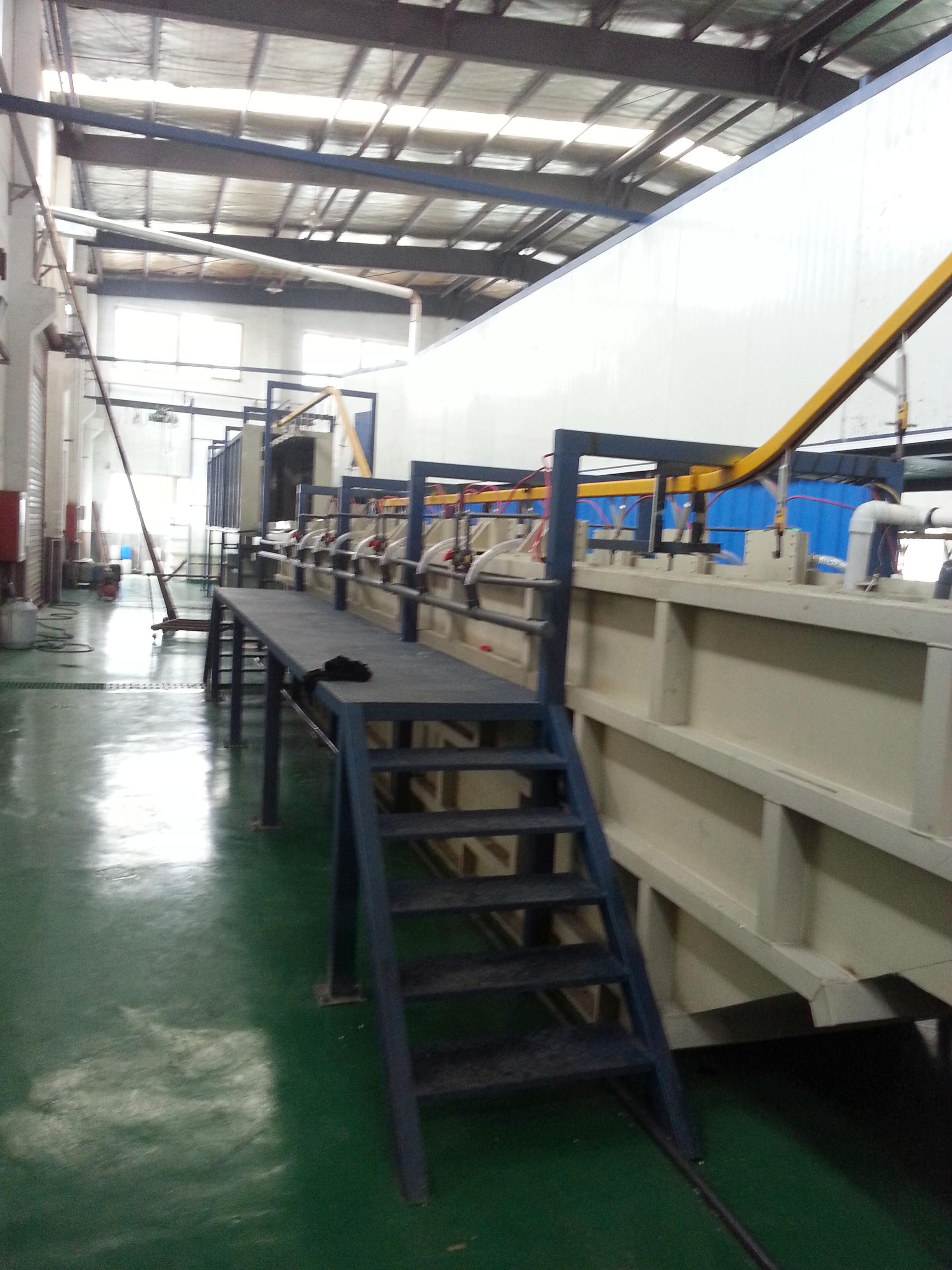

 电泳槽
